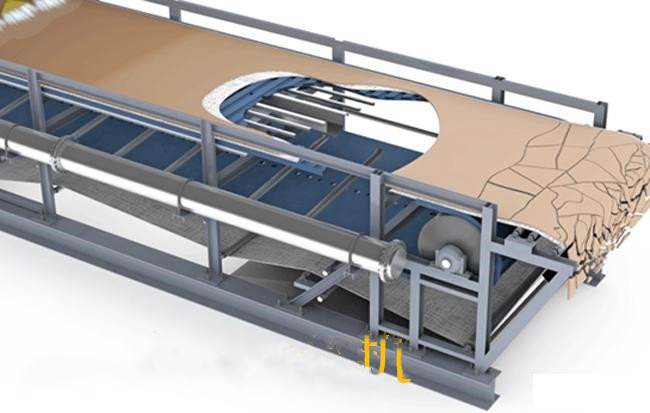

橡胶带真空过滤机也称水平带式或橡胶胶带真空过滤机，是一种高效过滤固液分离设备。该设备采用了固定真空盒，胶带在真空盒上滑动，真空盒与胶带间构成运动密封的结构型式。它能连续自动完成过滤、滤饼洗涤、卸渣、滤布再生等工艺操作，并且母液有与滤饼洗涤液可以分段收集。具有过滤效率高、生产能力大、洗涤效率好，滤饼水分低、操作灵活、维护简单等优点。
该产品的技术性能和质量已经达到了国际先进水平，已广泛应用于冶金、矿山、化工、造纸、食品、制药、环保等行业。
二、工作原理

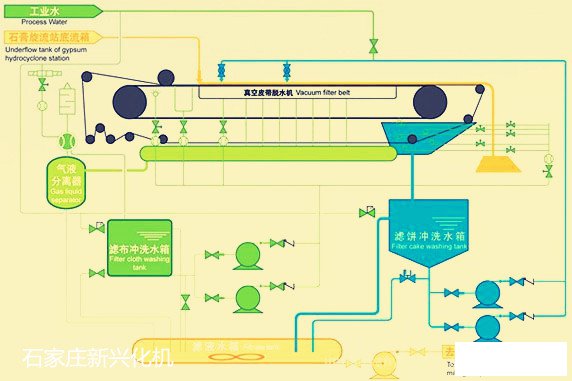

橡胶带真空过滤机工作原理如下图所示：

A一料浆从过滤面的上部供给；B—滤饼的溶解性物质，利用滤饼洗涤水与滤液共同排出；C一滤布及滤饼随胶带一起行走；D—带速是可变的；E一滤液被集结于真空箱，自滤液管被送至真空罐；F—脱水滤饼在卸料辊处从滤布上剥离；G—与胶带分离的滤布内表面也被全部洗净；H—在胶带和真空箱间设置了耐磨的导向滑板，以保持高真空度。

首先料浆经进料装置均匀分布到移动的滤带上，料浆在真空的作用下进行过滤，抽滤后形成的滤饼向前行进接受洗涤。洗涤后的滤饼再次经真空脱水、吸干、运行至滤布转向处，依靠自重卸除，滤袋和滤布在返回时经洗涤获得再生。
三、结构
胶带真空过滤机主机由橡胶滤带、真空箱、驱动辊、从动辊、进料槽、滤布调偏装置、滤布张紧装置、驱动装置、洗涤装置和机架等部件组成，安装意图如下：


胶带真空过滤机的结构设计特点是：
(1) 采用环形橡胶排液滤带；
(2) 采用固定式真空箱；
(3) 设有滤布自动调偏装置；
(4) 电气控制系统采用自控与联锁机构。
除此之外，该机的进料装置、洗涤装置、驱动装置、卸料装置、滤布驱动辊、滤布张紧装置、滤布清洗装置等部件的结构与移动室胶带真空过滤机大体相同。
